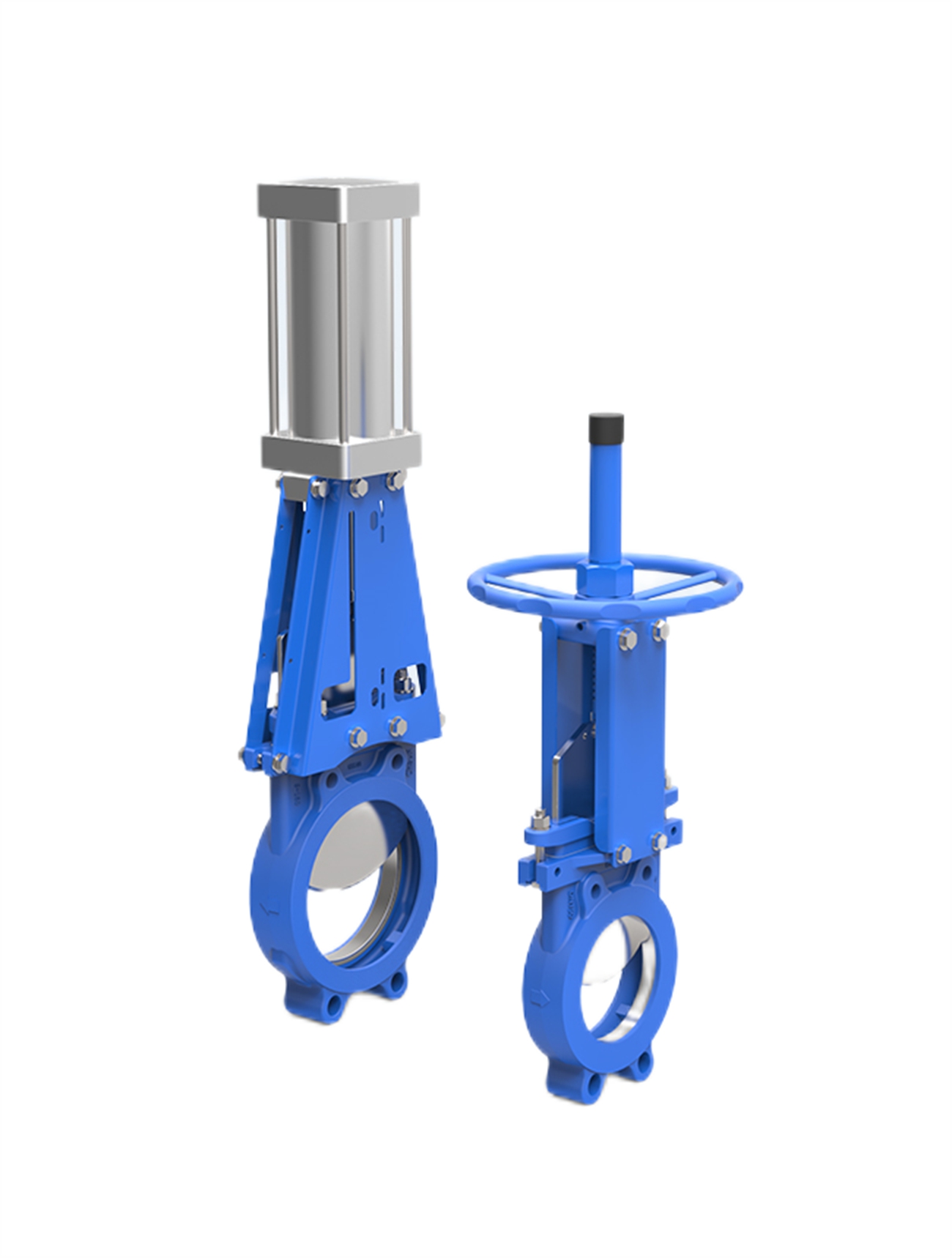

QB 系列通用型单向密封刀闸阀
开关形式:手轮，涡轮，气动，电装，液动，电液动，链轮盘
材质：F55,F53,2205,CF3M,CF8M,CF8,WCB,GGG40
工作压力： | DN50-DN100 1.6Mpa
DN125-DN200 1.0Mpa
DN250-DN400 0.7Mpa
DN450-DN600 0.5Mpa
DN650-DN750 0.4Mpa
DN800-DN900 0.3Mpa
DN1000 0.2Mpa
DN1100-DN1400 0.1Mpa |
连接形式： | 对夹，梅花 |
设计标准： | JB/T8691-2013 |
法兰标准： | GB/T9113.1-2010 |
结构长度： | GB/T15188.2-94 chart6-7 |
检验标准： | GB/T13927-2008 |
开关形式： | 手轮，涡轮，气动，电装，液动，电液动，链轮盘，杠杆 |
阀体材质： | F55, F53, 2205, CF3M, CF8M, CF8, WCB, GGG40 |
闸板材质： | F55, F53, 2205, SS310, SS316L, SS316, SS304 |
密封材质： | NBR, EPDM,FKM,PTFE，石墨, 金属密封 |
填料： | 芳纶，高水机，四氟，橡胶，石墨 |
适用介质： | 适用于泥浆、城市污水处理、糖厂、粉体、造纸、医药、化工、食品等领域。 |
产品描述： | QB 型单向密封刀闸阀是一种可更换橡胶密封圈的活动结构，密封原理主要是通过闸板与橡胶密封圈的紧靠，从而达到密封效果，此结构主要特点在于，橡胶密封圈是封套在阀体上的阶梯凹槽内，密封圈由金属压圈扣紧，使得密封圈与闸板开关密封过程中不会脱落，并且可以取下金属压圈随意更换橡胶密封圈。使得阀门使用效率大大提高。是一种经济有效的高性能产品。该系列刀闸阀可配 8 种执行器，以满足不同工况的需要。 |
产品特点： | # 闸板底部带斜角设计
#阀体两侧带楔块
# 以上两种特点保证闸板关闭时起限位作用
# 钢圈压套式密封形式是刀闸阀最普遍的密封形式
# 二体式新型支架，增加了支架的强度
# PTFE限位块，保证闸板不与阀体接触，延长闸板使用寿命 |
